Operaty ochrony powietrza – współczynnik aerodynamicznej szorstkości terenu

    Obliczenie współczynnika aerodynamicznej szorstkości terenu bez zastosowania efektywnych narzędzi jest czynnością czasochłonną i żmudną. Z uwagi na znaczenie tego parametru dla wyników modelowania, metodyka referencyjna nie zezwala na jego zgrubny szacunek, np. poprzez przyjęcie współczynnika dominującego rodzaju powierzchni, lub obliczenie średniej ze współczynników wyznaczonych w kierunkach róży wiatru. Tego rodzaju uproszczenia mogą obarczyć wyniki obliczeń stężeń imisyjnych znaczącymi błędami.

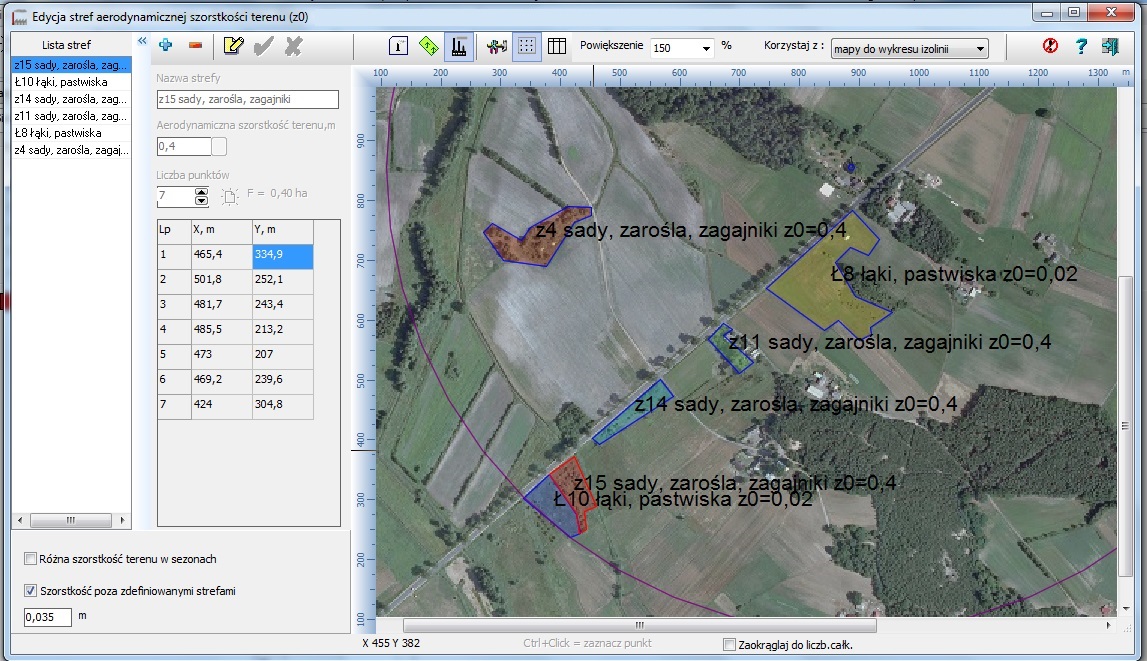

    Przełomowym rozwiązaniem jest wprowadzone na rynek oprogramowanie stanowiące jedno z narzędzi pakietu Operat FB, umożliwiające szybkie  wyznaczenie współczynnika szorstkości. Program automatycznie wytycza na mapie obszar o promieniu 50 wysokości najwyższego emitora (hmax). Zaangażowanie użytkownika ogranicza się do zaznaczenia poszczególnych podobszarów i wskazania charakteru pokrycia terenu. Czynność ta dzięki wielu ułatwieniom nie jest czasochłonna. Program automatycznie usuwa część powierzchni wykraczającą poza okrąg 50×hmax. Pozwala również na wygodne zaznaczanie podobszarów zawierających inne podobszary, np. młodnik w obszarze lasu, zabudowa w obszarze pól, itd. Po zaznaczeniu podobszarów i wskazaniu współczynnika dla terenu pozostałego, program automatycznie wyznacza współczynnik średni, odpowiadający metodyce referencyjnej. Poniżej przedstawiamy widok ekranu przy pracy z mapą w Operacie FB.

    zanieczyszczenie powietrza FB

    Oprogramowanie jest zaawansowanym narzędziem, uwzględniającym szereg możliwych układów geometrycznych podobszarów. Przy eliminacji powierzchni znajdującej się poza okręgiem 50hmax, w przypadku podobszarów wklęsłych, program tworzy oddzielne wielokąty i uwzględnia w obliczeniach pole powierzchni każdego z nich:

    FB emisja zanieczyszczeń

    Przedstawiony przykład obejmuje teren pozamiejski. Dla stref miejskich można wykorzystać zawarte w programie uśrednione współczynniki szorstkości. Szczegółowe informacje o programie znajdują się w zakładce Oprogramowanie.

    Film o wykorzystaniu map i obliczaniu współczynnika aerodynamicznej szorstkości terenu dostępny jest na stronie www.proekors.pl/video/srednia_z0.htm

    Wymagania metodyki referencyjnej

    Metodyka referencyjna wymaga określenia jednej wartości współczynnika aerodynamicznej szorstkości terenu dla obszaru o promieniu równym 50 wysokościom najwyższego emitora. Średnią ważoną względem powierzchni określa wzór:

    gdzie:

    z0 – średnia wartość współczynnika aerodynamicznej szorstkości terenu na obszarze objętym obliczeniami,

    F – powierzchnia obszaru objętego obliczeniami,

    c – numer obszaru o danym typie pokrycia terenu.

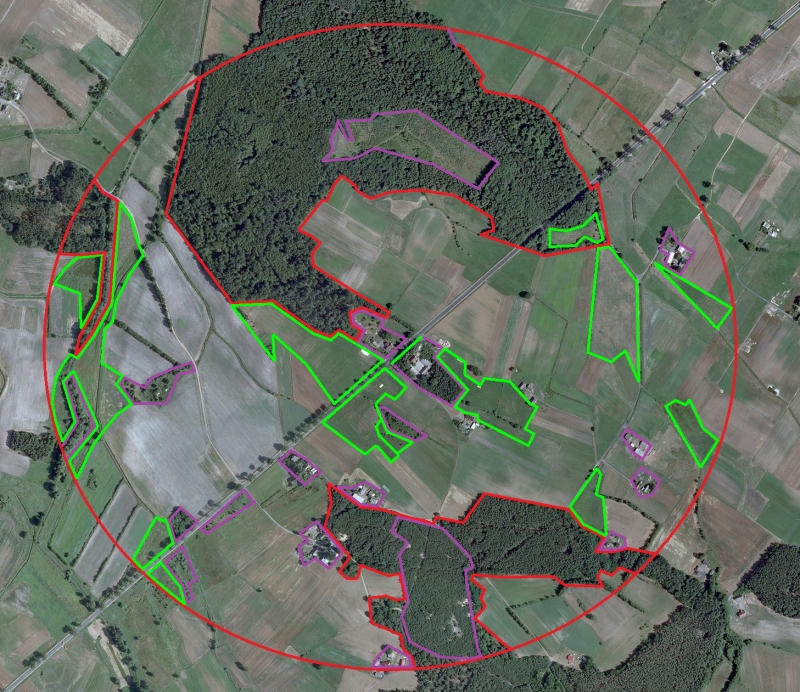

    Poniżej przedstawiamy przykład podziału obszaru na tereny o jednolitym współczynniku szorstkości. Kolorem czerwonym zaznaczono obszar lasów, kolorem fioletowym obszar sadów, zarośli, zagajników, kolorem zielonym obszar łąk i pastwisk. Pozostałą część wyznaczonego obszaru stanowią pola uprawne.

    szorstkość pomiary emisji

    Rysunek 1. Podział terenu na podobszary o jednolitym charakterze pokrycia powierzchni (podkład: zdjęcie lotnicze 07.2010, CODGiK).

    Powierzchnia poszczególnych rodzajów terenów wynosi odpowiednio:

    Typ pokrycia terenu

    Współczynnik z0 [m]

    Sumaryczna powierzchnia [ha]

    Iloczyn z0 i udziału powierzchni w powierzchni całkowitej

    Las

    2,0

    47,98

    0,505

    Sady, zarośla, zagajniki

    0,4

    14,13

    0,030

    Pola uprawne

    0,035

    110,92

    0,020

    Łąki, pastwiska

    0,02

    17,12

    0,002

    Suma / średnia

    0,56

    190,15

    0,56

    Z uwagi na dużą dysproporcję pomiędzy współczynnikami szorstkości o dokładności wyniku obliczeń decyduje przeważnie precyzyjne wyznaczenie powierzchni zajmowanej przez lasy, sady, zarośla, zagajniki oraz zabudowę.

    Obliczona wartość współczynnika szorstkości powinna odpowiadać stanowi faktycznemu, określonemu w oparciu o najbardziej aktualne zdjęcia satelitarne lub lotnicze. W szczególnych przypadkach, np. w projektach „wrażliwych”, gdy zachodzi potrzeba zapewnienia 100% niepodważalności wyników obliczeń, dane ze zdjęć można zweryfikować na podstawie wizji lokalnej oraz dokumentów zawierających planowane zmiany struktur zagospodarowania przestrzennego.

    Stronę zaktualizowano 02.11.2015 r., 12.11.2015 r.
